Результаты обследования обьекта
Обследование производилось в соответствии с п. 5.1.7. ГОСТ 31937-2011, а также на основании правил обследования несущих строительных конструкций зданий и сооружений в соответствии с требованиями СП 13-102-2003.
Результаты визуального осмотра
Зафиксированная картина дефектов и повреждений, для различных типов строительных конструкций позволяет выявить причины их происхождения и может быть достаточной для оценки технического состояния конструкций. Если результатов визуального обследования для решения поставленных задач недостаточно, проводят детальное (инструментальное) обследование.
В данном случае, проведенное визуальное и инструментальное обследование не позволяет полностью оценить техническое состояние и величину физического износа отдельных конструкций, согласно п. 5.1.13 ГОСТ 31937-2011 и ВСН 53‑86 (р).
Оценка категории технического состояния
Результаты визуального осмотра

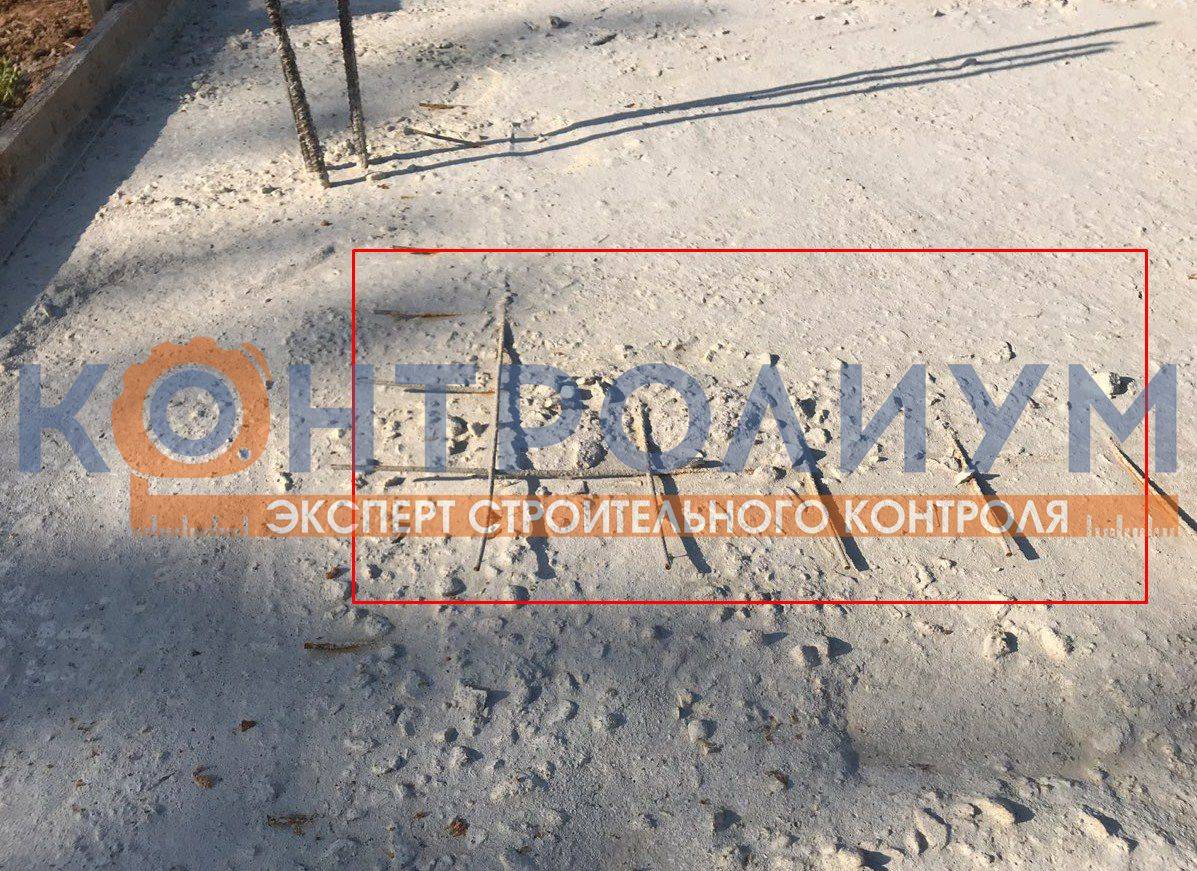

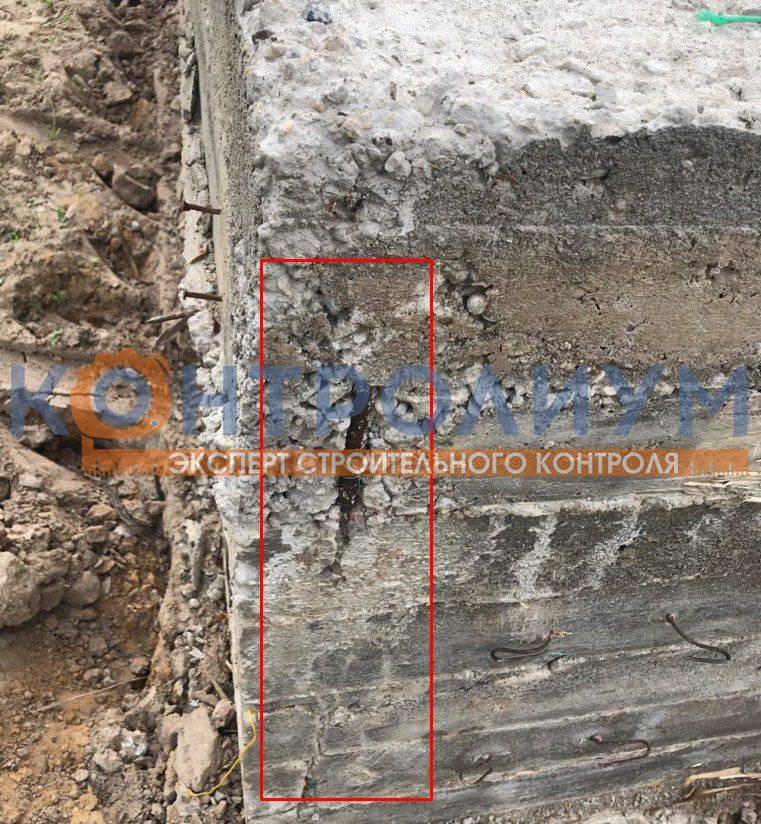

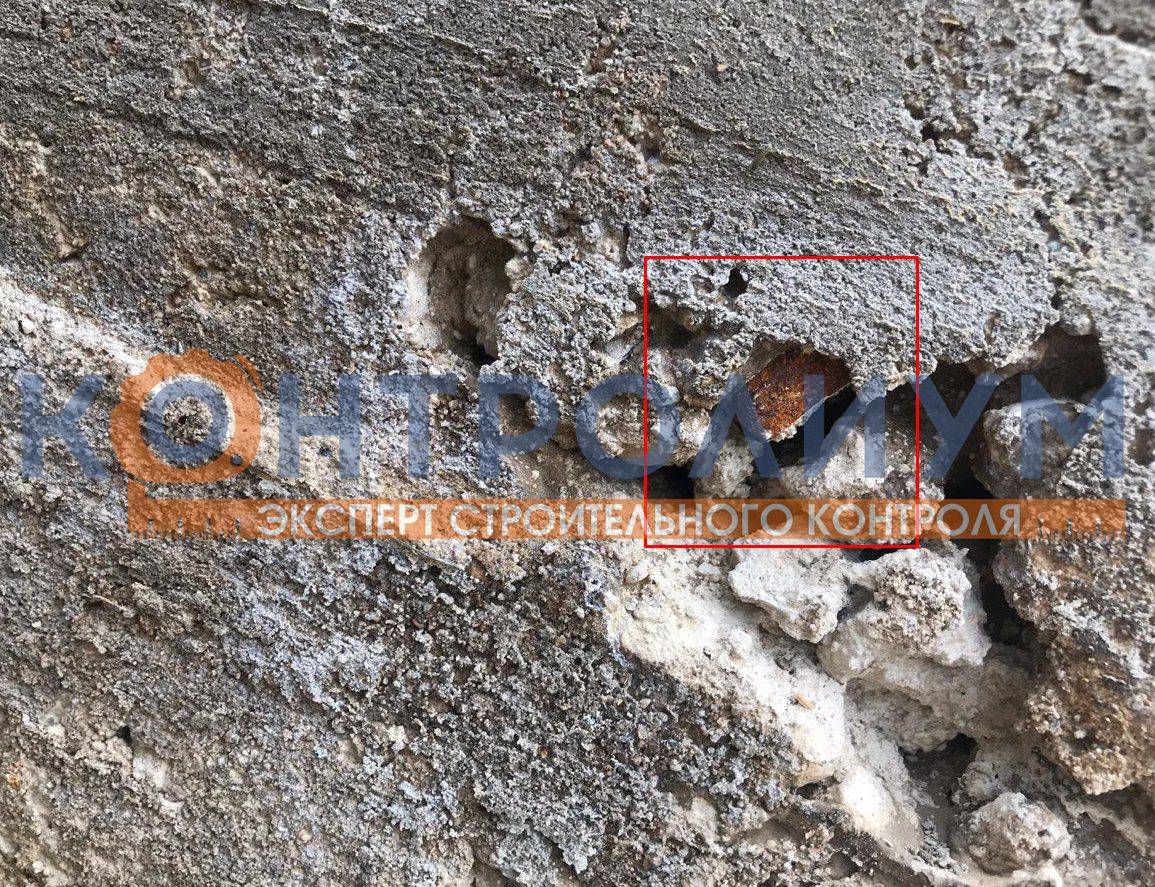

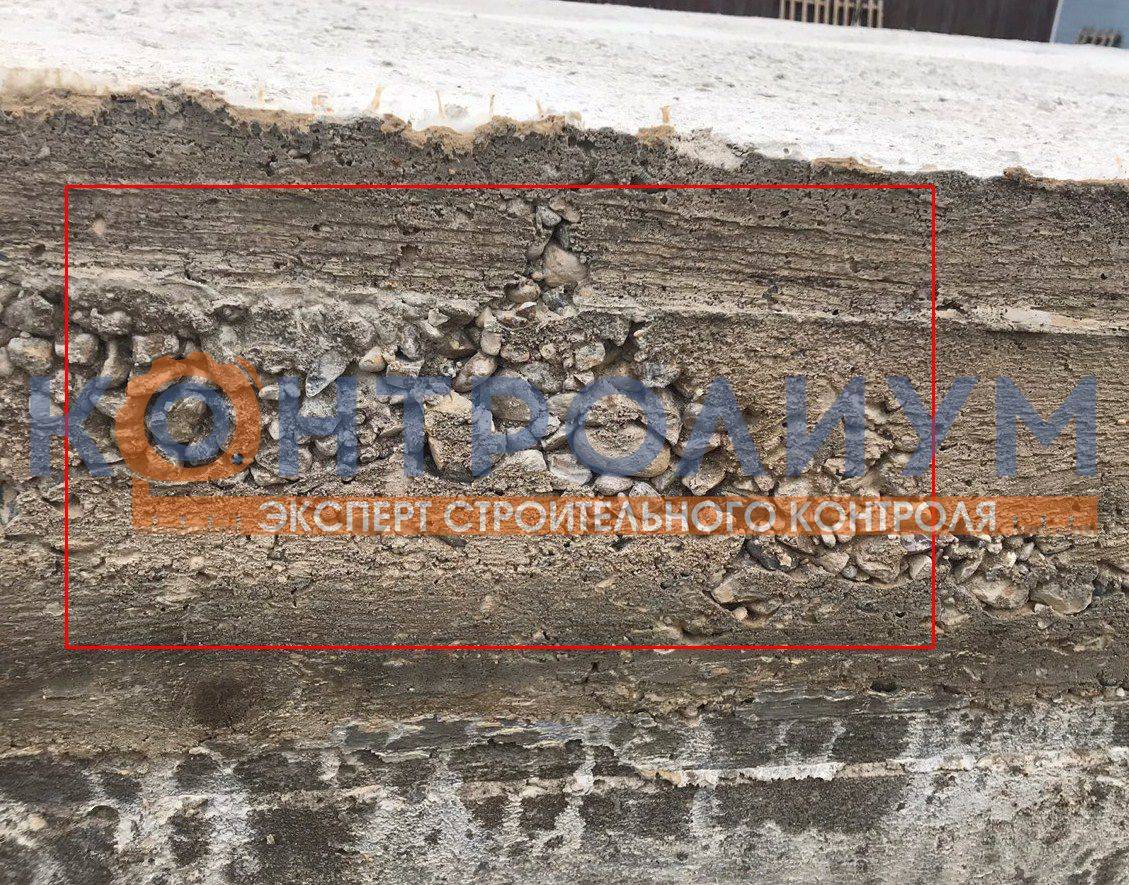

На объекте имеетсяустройство свайно-ростверкового фундамента и перекрытие из монолитной ж/б плиты. На конструкциях ж/бплиты и ростверка имеются следы раковин и неоднородностей затвердевшего бетона [СП 70.13330.2012 Приложение Х Требования к качеству поверхности и внешнему виду монолитных бетонных и железобетонных конструкций]. В данных пустотах имеется арматура с признаками коррозии. Причиной образования данных неоднородностей являются несоблюдение технологий укладки и вибрирования бетонной смеси.

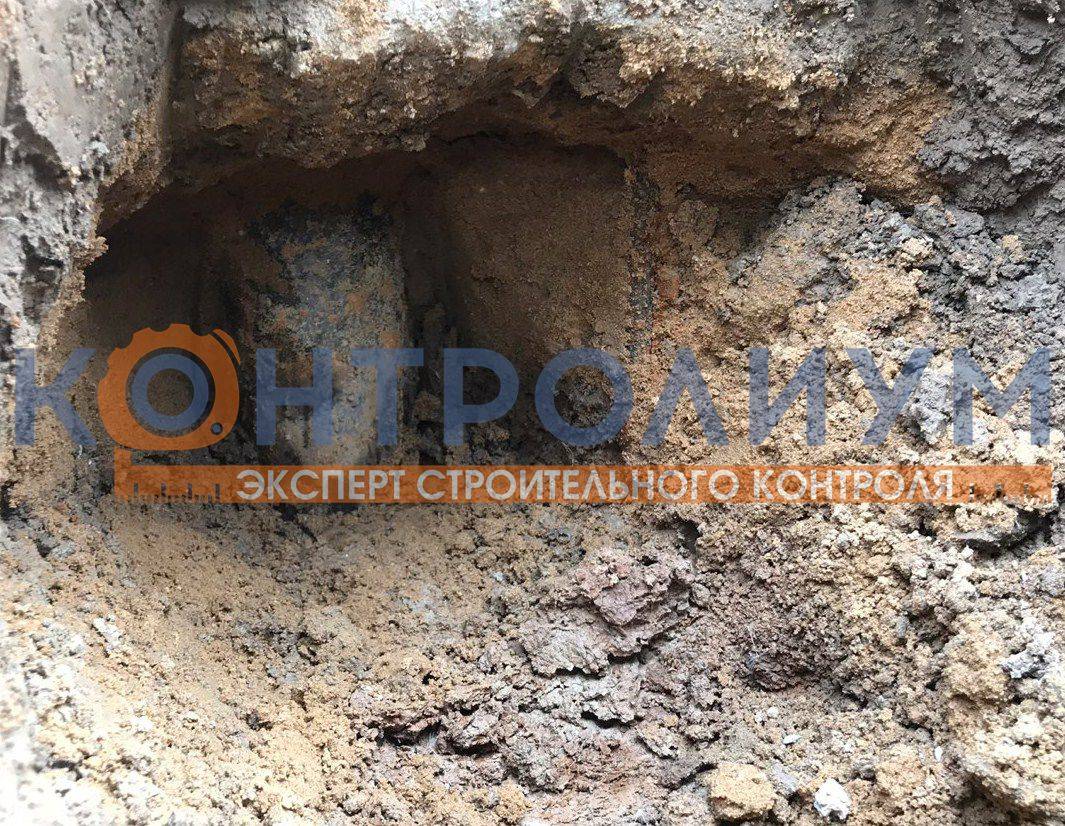

Состояние конструкций фундаментаприведено на рис. 1-3 в Приложении 9.1.
Результаты инструментального контроля
Согласно СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» п. 8.1.2 был проведен выборочный контроль прочности монолитных ж/б конструкций (ростверка и плиты).

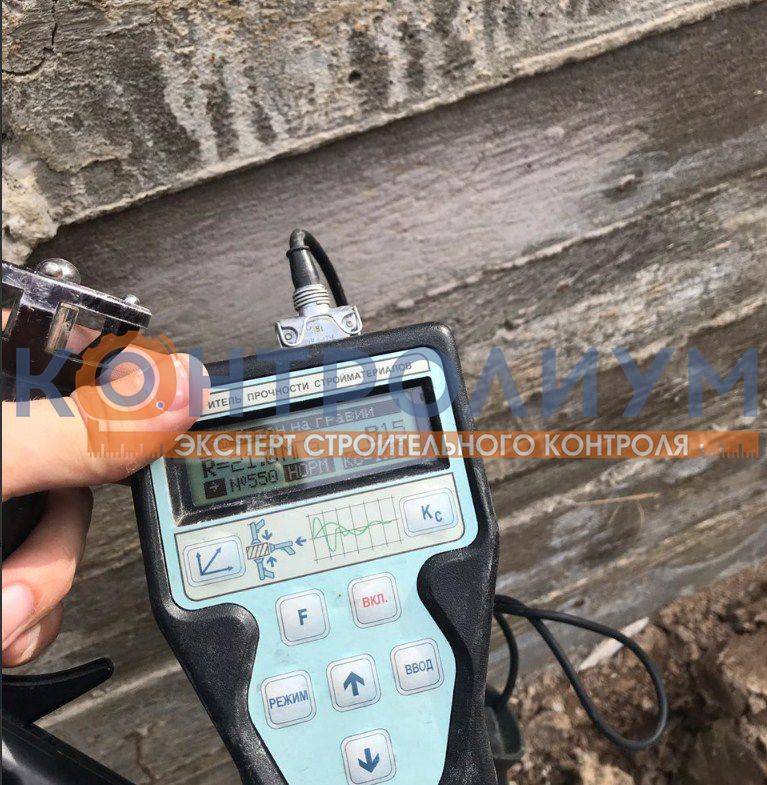

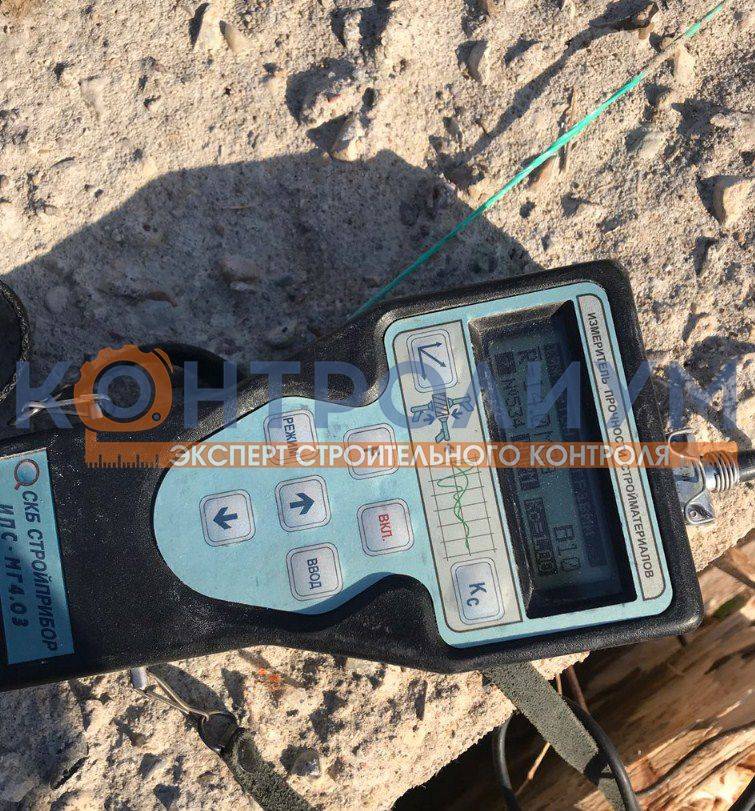

Инструментальный контроль неразрушающими методами ж/б стен произведен электронным измерителем прочности бетона ИПС-МГ 4.03.

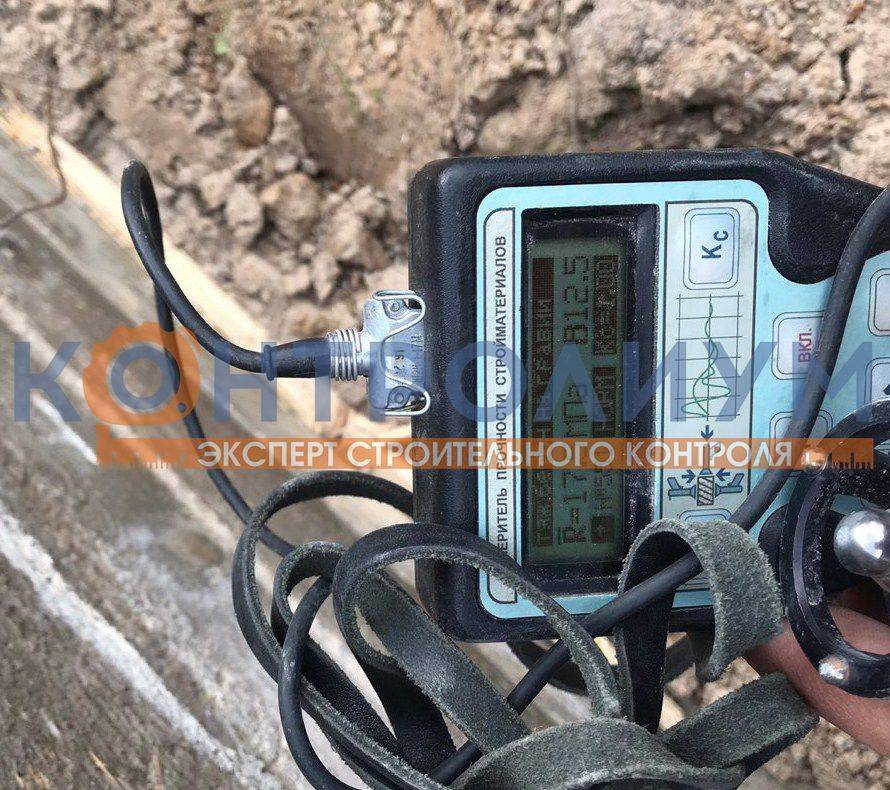

Косвенным неразрушающим методом контроля прочности бетона была определена средняя прочность ж/бростверка, которая соответствует классу B15.

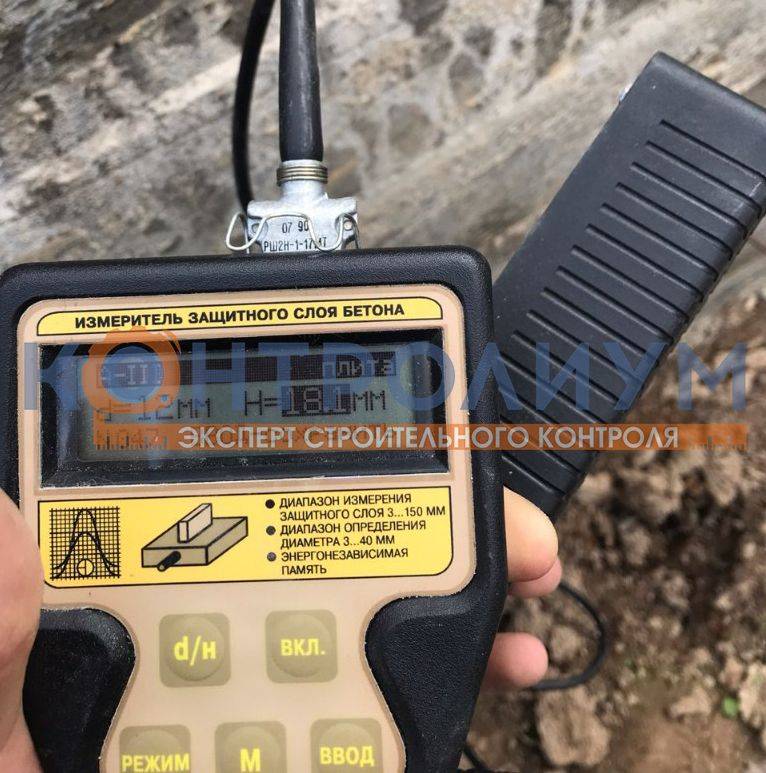

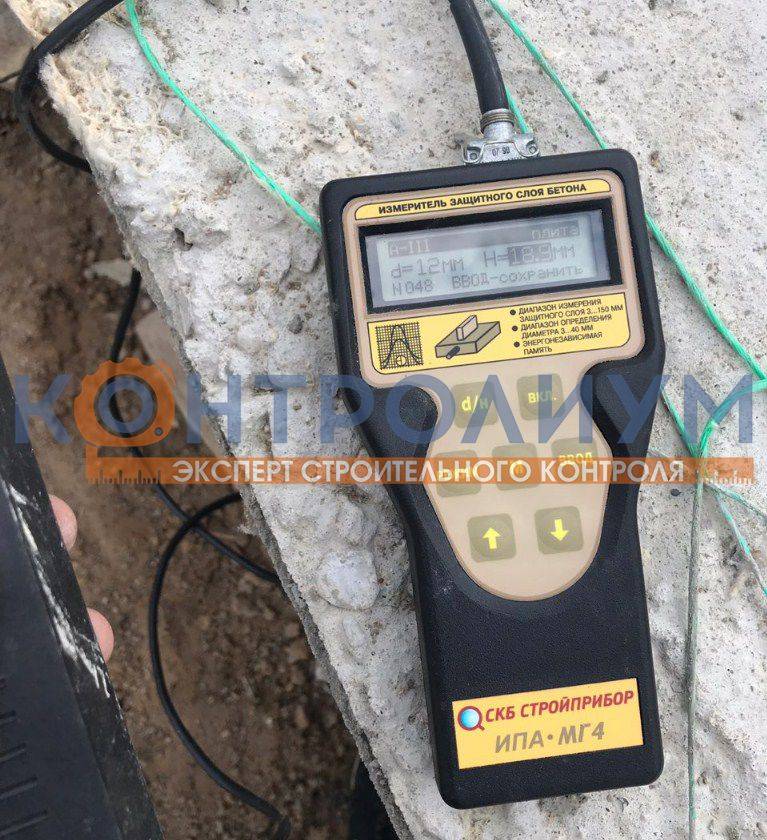

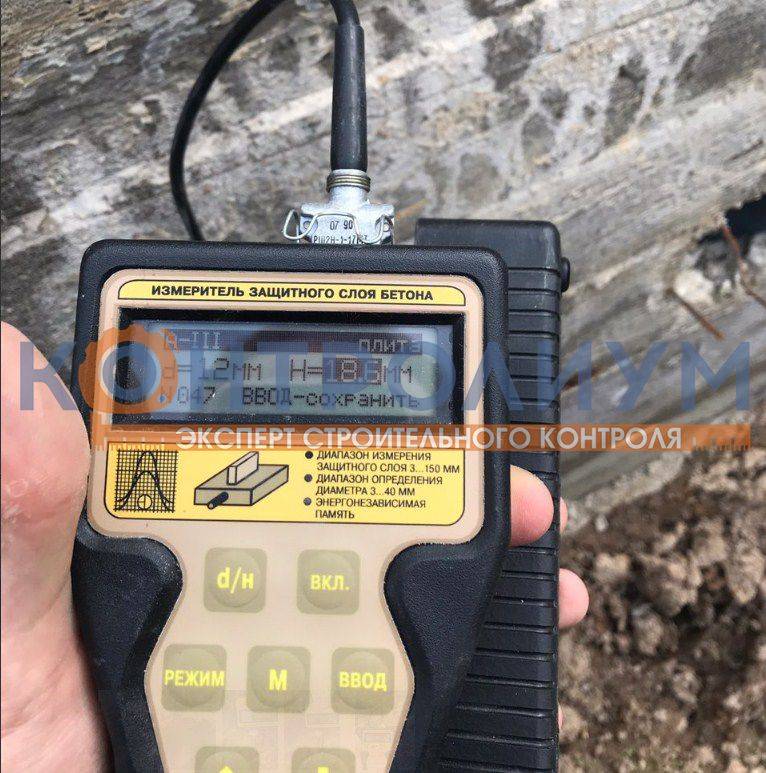

Магнитным методом прибором контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонных конструкциях был произведен инструментальный контроль.

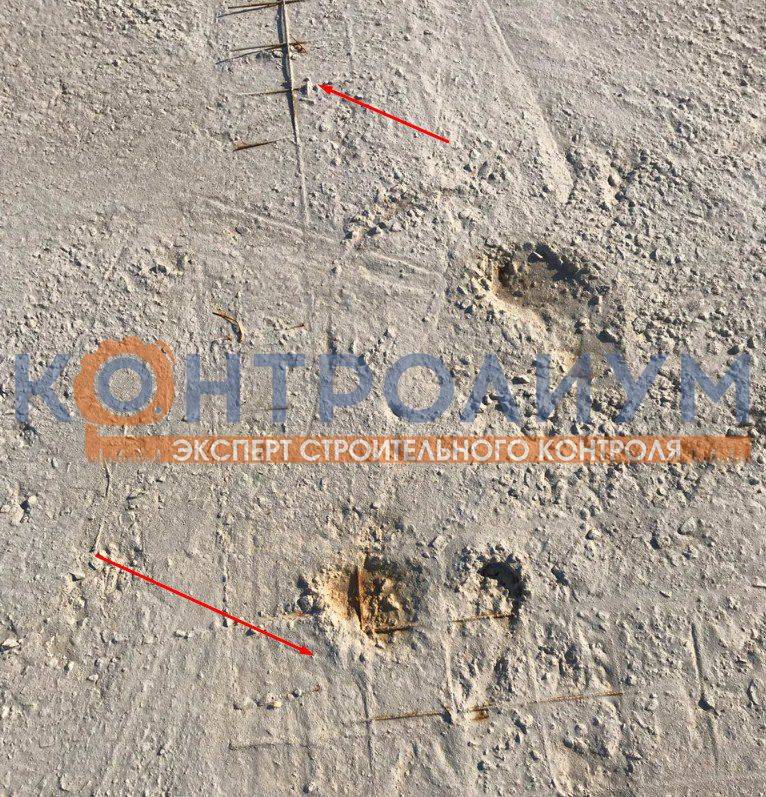

В ходе данного обследования были выявлены участки, где толщина защитного слоя составляла менее 30 мм [СП 63.13330.2012 п. 10.3.2, табл. 10.1].
Оценку категории технического состояния конструкций, проведенную на момент обследования невозможно произвести в соответствии сп. 3.13ГОСТ 31937-2011, так как отсутствует проектная и исполнительная документация.

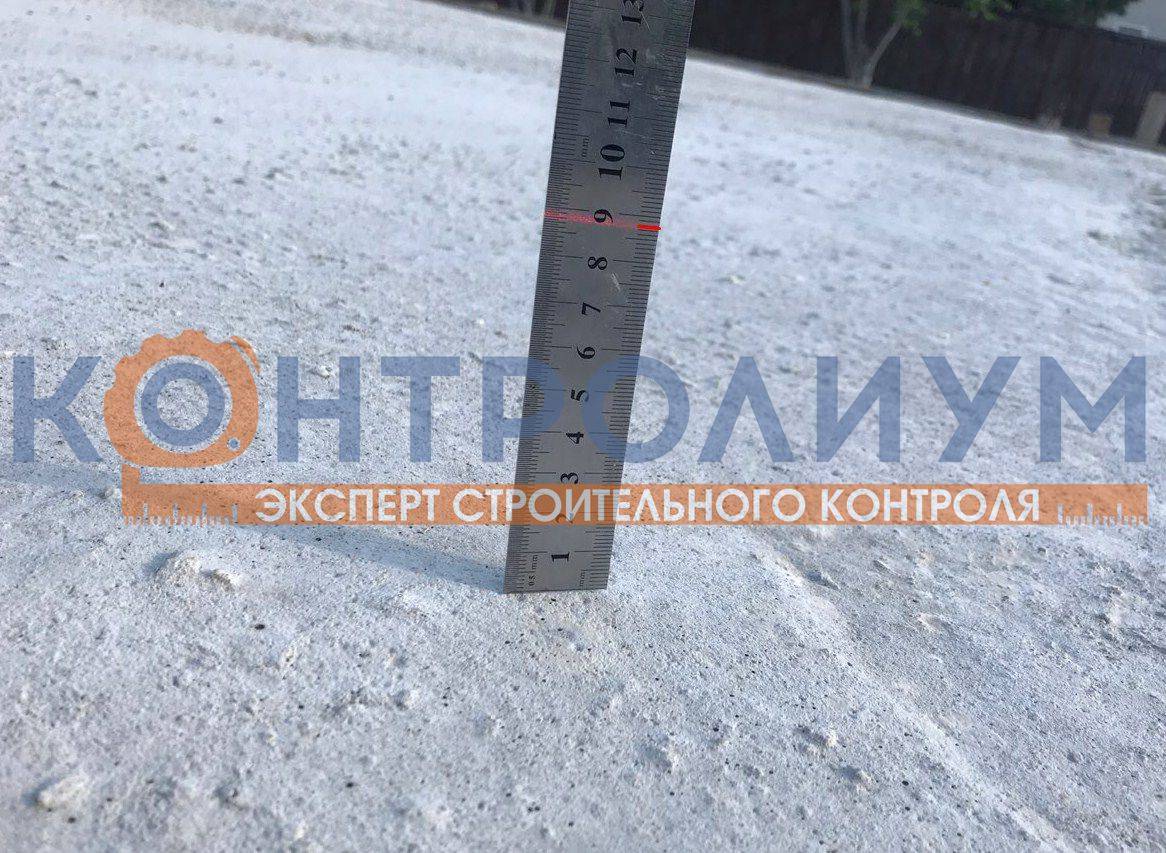

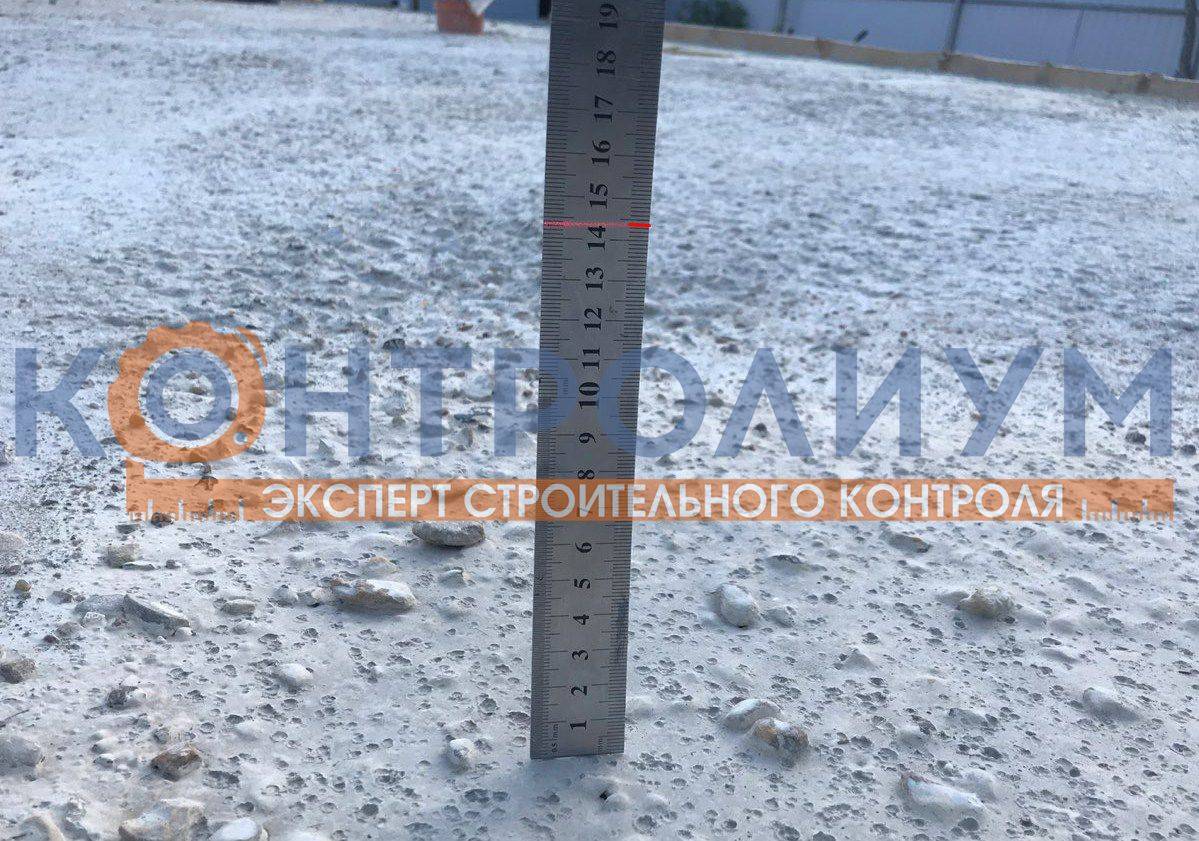

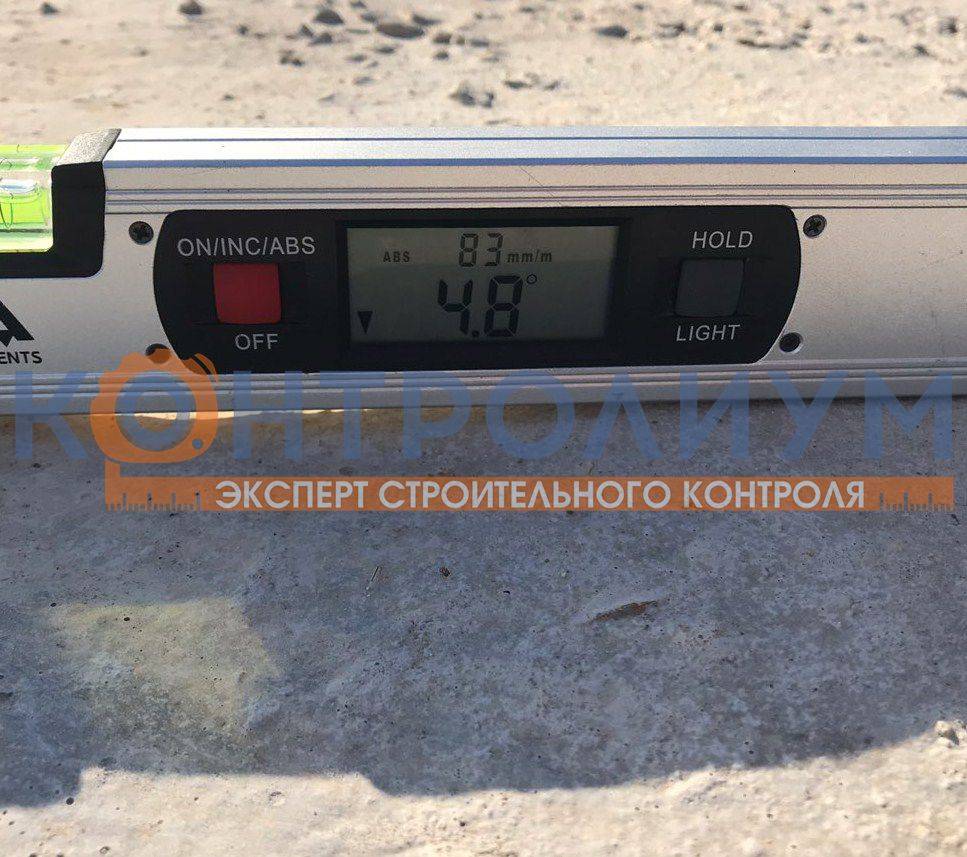

На данном объекте имеются геометрические отклонения плиты перекрытия по вертикали, составляющие более 55 мм на высоту конструкции, что не соответствует 20 мм.
Выводы
На основании анализа результатов обследования конструкций фундаментана период наблюдений, можно сделать следующие выводы:
-
На ж/б конструкциях (ростверк и плита) имеются участки неоднородностей, пустот и раковин;
-
Инструментальным способом определена промежуточная прочность затвердевшего бетона, которая соответствует классу В15;
-
Имеются участки ж/бростверка, где толщина защитного слоя бетона менее 30 мм;
-
Имеются геометрические отклонения плиты перекрытия по вертикали, составляющие более 20 мм на высоту конструкции;
-

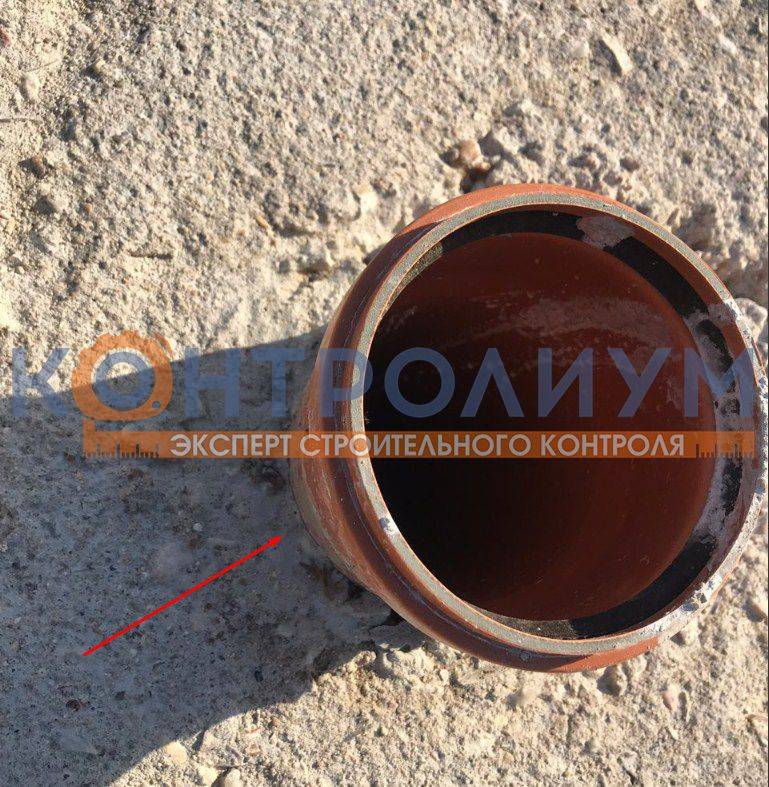

Отсутствует демпферная лента (деформационный зазор) для устройства гильзы канализационной трубы;
-
Для оценки категории технического состояния конструкций необходимо ознакомиться с проектной и исполнительной документацией.
