Для своевременного выявления отклонений от проекта на определенных этапах строительства может потребоваться контрольно-исполнительная съемка. Процедура позволяет подготовить чертежи, на основе которых надзорные и контролирующие органы будут принимать решение о продолжении строительства. При выявлении расхождений, она даст большой массив данных для решения выявленных проблем.
При этом стоит отметить, что процедура не имеет четкого регламента проведения и может проводиться неоднократно, на любом этапе строительно-монтажных работ, от контурирования котлована до интерьерной планировки. Но что же именно включает в себя исполнительная съемка и как её проводят? Давайте разбираться!
Что включает в себя исполнительная геодезическая съемка

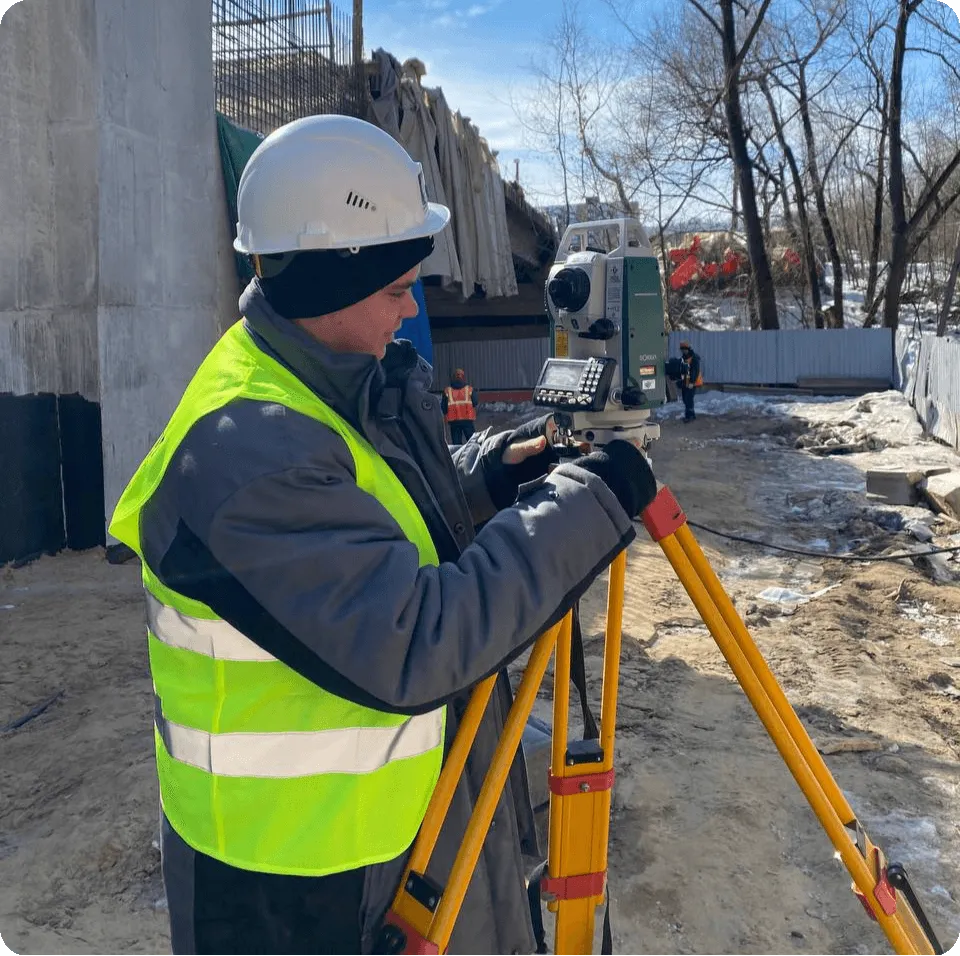

В рамках съемки, геодезист может фиксировать:
- Разбивку контуров будущего котлована с закреплением осей;
- Часть сооружений, находящихся ниже установленного уровня земли;
- Надземную часть существующего или возводящегося объекта;
- Колонн, подкрановые балки и пути, плиты перекрытий многоэтажных зданий;
- Коммуникации: водопровод, канализацию, кабельные сети;
- Нефте- и газопроводы, теплотрассы и т.д.
Проще говоря, съемка позволяет установить факт добросовестного выполнения работ подрядной организацией.
Этапы исполнительной съемки при строительстве
Исполнительной съемке подлежат разные части зданий и их конструктивные элементы, точность положения которых определяет правильность работ на последующих этапах и отражается на устойчивости будущего здания в целом. Потому, её проводят в несколько этапов:
- Нулевой цикл. Выполняется после устройства котлованов, свайного поля, заливки фундамента, а также возведения стен и перекрытий технического подполья;
- Монтаж монолитных фундаментов. Проводится по завершении бетонирования, после отвердевания бетона;
- Возведение надземной части здания. Включает поэтажную съемку монтируемых конструкций по мере их завершения;
- Фиксация технологического оборудования. Проводится после установки основных систем, выполняет со знаков, закрепляющих основные или смещенные технологические оси.
Результаты проведенных измерений отображаются на схемах специальной исполнительной геодезической документации в виде исполнительных чертежей с нанесением геометрических параметров направлений, а также величин отклонения фактических положений от заложенных в проектной документации.
При этом стоит отметить, что съемка может выполняться отдельно, по запросу заказчика, а также включаться в состав геодезических работ на всех этапах строительства, для обеспечения бесперебойности всего процесса.
